F48/173E (1-42 mm)

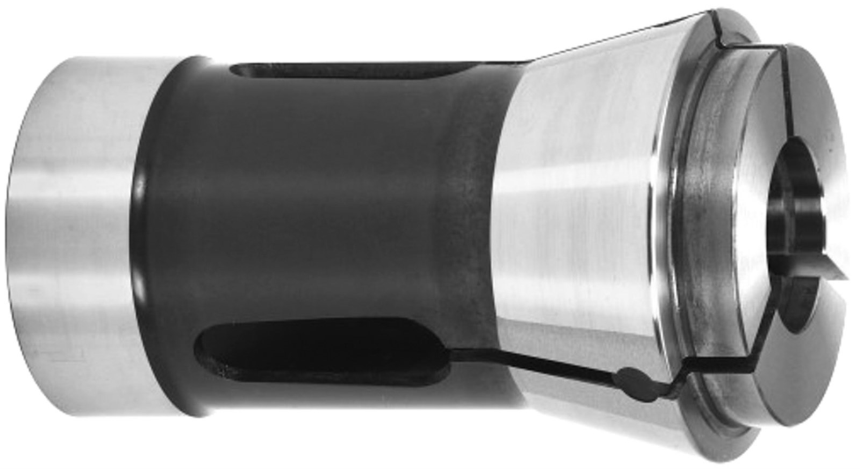

F48/173E/FM1148 Pinces de serrage poussées rondes, DIN 6343

Concentricités DIN classe 2
≤1 mm 15 µm, >1-10 mm 20 µm, >10-30 mm 30 µm, >30 mm 40 µm

Application
Pour le serrage de pièces (en barre ou mandrin) dans les tours conventionnels et tours CNC montées directement dans la broche ou dans un mandrin de serrage

Exécution alésage ("Bohrungsausführung")
G = avec alésage lisse (Photo 3)
Q = avec rainures striées (Photo 4)

Plage de serrage
h9, c.a.d. seulement le diamètre nominal peut être serré

Dimensions
F=48 mm, K=60 mm, L=94 mm, α=15°

Pour toutes demandes nous restons à votre disposition. Prière de prendre contact.

Numéro d'article

GF.10.048

Vous avez des questions sur cet article?

Variantes

Description	Bohrungsausführung	Ø mm
10128010100 F48 Druckspannzange Ø 1.0 mm, glatt	G	1.0
10128010150 F48 Druckspannzange Ø 1.5 mm, glatt	G	1.5
10128010200 F48 Druckspannzange Ø 2.0 mm, glatt	G	2.0
10128010250 F48 Druckspannzange Ø 2.5 mm, glatt	G	2.5
10128010300 F48 Druckspannzange Ø 3.0 mm, glatt	G	3.0
10128010350 F48 Druckspannzange Ø 3.5 mm, glatt	G	3.5
10128010400 F48 Druckspannzange Ø 4.0 mm, glatt	G	4.0
10128010450 F48 Druckspannzange Ø 4.5 mm, glatt	G	4.5
10128010500 F48 Druckspannzange Ø 5.0 mm, glatt	G	5.0
10128010550 F48 Druckspannzange Ø 5.5 mm, glatt	G	5.5
10128010600 F48 Druckspannzange Ø 6.0 mm, glatt	G	6.0
10128010650 F48 Druckspannzange Ø 6.5 mm, glatt	G	6.5
10128010700 FM 1148/F48/173E RD 7,0 mm	G	7.0
10128010750 F48 Druckspannzange Ø 7.5 mm, glatt	G	7.5
10128010800 FM 1148/F48/173E RD 8,0 mm	G	8
10128010850 F48 Druckspannzange Ø 8.5 mm, quergerillt	Q	8.5
10128010900 FM 1148/F48/173E RD 9,0 mm	Q	9
10128100900 FM 1148/F48/173E RD 9,0 mm alésage lisse	G	9
10128010950 F48 Druckspannzange Ø 9.5 mm, quergerillt	Q	9.5
10128011000 FM 1148/F48/173E RD 10,0 mm	Q	10
10128101000 FM 1148/F48/173E RD 10,0 mm alésage lisse	G	10
10128011050 FM 1148/F48/173E RD 10,5 mm	Q	10.5
10128011100 FM 1148/F48/173E RD 11,0 mm	Q	11
10128101100 FM 1148/F48/173E RD 11,0 mm alésage lisse	G	11
10128011150 F48 Druckspannzange Ø 11.5 mm, quergerillt	Q	11.5
10128011200 FM 1148/F48/173E RD 12,0 mm	Q	12
10128101200 FM 1148/F48/173E RD 12,0 mm alésage lisse	G	12
10128011250 FM 1148/F48/173E RD 12,5 mm	Q	12.5
10128011300 FM 1148/F48/173E RD 13,0 mm	Q	13
10128101300 FM 1148/F48/173E RD 13,0 mm alésage lisse	G	13
10128011350 FM 1148/F48/173E RD 13,5 mm	Q	13.5
10128011400 FM 1148/F48/173E RD 14,0 mm	Q	14
10128101400 FM 1148/F48/173E RD 14,0 mm alésage lisse	G	14
10128011450 F48 Druckspannzange Ø 14.5 mm, quergerillt	Q	14.5
10128011500 FM 1148/F48/173E RD 15,0 mm	Q	15
10128101500 FM 1148/F48/173E RD 15,0 mm alésage lisse	G	15
10128011550 FM 1148/F48/173E RD 15,5 mm	Q	15.5
10128011600 FM 1148/F48/173E RD 16,0 mm	Q	16
10128101600 FM 1148/F48/173E RD 16,0 mm alésage lisse	G	16
10128011650 FM 1148/F48/173E RD 16,5 mm	Q	16.5
10128011700 FM 1148/F48/173E RD 17,0 mm	Q	17
10128101700 FM 1148/F48/173E RD 17,0 mm alésage lisse	G	17
10128011750 FM 1148/F48/173E RD 17,5 mm	Q	17.5
10128011800 FM 1148/F48/173E RD 18,0 mm	Q	18
10128101800 FM 1148/F48/173E RD 18,0 mm alésage lisse	G	18
10128011850 FM 1148/F48/173E RD 18,5 mm	Q	18.5
10128011900 FM 1148/F48/173E RD 19,0 mm	Q	19
10128101900 FM 1148/F48/173E RD 19,0 mm alésage lisse	G	19
10128011950 F48 Druckspannzange Ø 19.5 mm, quergerillt	Q	19.5
10128012000 FM 1148/F48/173E RD 20,0 mm	Q	20
10128102000 FM 1148/F48/173E RD 20,0 mm alésage lisse	G	20
10128012050 FM 1148/F48/173E RD 20,5 mm	Q	20.5
10128012100 FM 1148/F48/173E RD 21,0 mm	Q	21
10128102100 FM 1148/F48/173E RD 21,0 mm alésage lisse	G	21
10128012150 FM 1148/F48/173E RD 21,5 mm	Q	21.5
10128012200 FM 1148/F48/173E RD 22,0 mm	Q	22
10128102200 FM 1148/F48/173E RD 22,0 mm alésage lisse	G	22
10128012250 FM 1148/F48/173E RD 22,5 mm	Q	22.5
10128012300 FM 1148/F48/173E RD 23,0 mm	Q	23
10128102300 FM 1148/F48/173E RD 23,0 mm alésage lisse	G	23
10128012350 FM 1148/F48/173E RD 23,5 mm	Q	23.5
10128012400 FM 1148/F48/173E RD 24,0 mm	Q	24
10128102400 FM 1148/F48/173E RD 24,0 mm alésage lisse	G	24
10128012450 F48 Druckspannzange Ø 24.5 mm, quergerillt	Q	24.5
10128012500 FM 1148/F48/173E RD 25,0 mm	Q	25
10128102500 FM 1148/F48/173E RD 25,0 mm alésage lisse	G	25
10128012550 FM 1148/F48/173E RD 25,5 mm	Q	25.5
10128012600 FM 1148/F48/173E RD 26,0 mm	Q	26
10128102600 FM 1148/F48/173E RD 26,0 mm alésage lisse	G	26
10128012650 FM 1148/F48/173E RD 26,5 mm	Q	26.5
10128012700 FM 1148/F48/173E RD 27,0 mm	Q	27
10128102700 FM 1148/F48/173E RD 27,0 mm alésage lisse	G	27
10128012750 F48 Druckspannzange Ø 27.5 mm, quergerillt	Q	27.5
10128012800 FM 1148/F48/173E RD 28,0 mm	Q	28
10128102800 FM 1148/F48/173E RD 28,0 mm alésage lisse	G	28
10128012850 F48 Druckspannzange Ø 28.5 mm, quergerillt	Q	28.5
10128012900 FM 1148/F48/173E RD 29,0 mm	Q	29
10128102900 FM 1148/F48/173E RD 29,0 mm alésage lisse	G	29
10128012950 F48 Druckspannzange Ø 29.5 mm, quergerillt	Q	29.5
10128013000 FM 1148/F48/173E RD 30,0 mm	Q	30
10128103000 FM 1148/F48/173E RD 30,0 mm alésage lisse	G	30
10128013050 F48 Druckspannzange Ø 30.5 mm, quergerillt	Q	30.5
10128013100 FM 1148/F48/173E RD 31,0 mm	Q	31
10128103100 FM 1148/F48/173E RD 31,0 mm alésage lisse	G	31
10128013150 FM 1148/F48/173E RD 31,5 mm	Q	31.5
10128013200 FM 1148/F48/173E RD 32,0 mm	Q	32
10128103200 FM 1148/F48/173E RD 32,0 mm alésage lisse	G	32
10128013250 F48 Druckspannzange Ø 32.5 mm, quergerillt	Q	32.5
10128013300 FM 1148/F48/173E RD 33,0 mm	Q	33
10128103300 FM 1148/F48/173E RD 33,0 mm alésage lisse	G	33
10128013350 F48 Druckspannzange Ø 33.5 mm, quergerillt	Q	33.5
10128013400 FM 1148/F48/173E RD 34,0 mm	Q	34
10128103400 FM 1148/F48/173E RD 34,0 mm alésage lisse	G	34
10128013450 FM 1148/F48/173E RD 34,5 mm	Q	34.5
10128013500 FM 1148/F48/173E RD 35,0 mm	Q	35
10128103500 FM 1148/F48/173E RD 35,0 mm alésage lisse	G	35
10128013550 F48 Druckspannzange Ø 35.5 mm, quergerillt	Q	35.5
10128013600 FM 1148/F48/173E RD 36,0 mm	Q	36
10128103600 FM 1148/F48/173E RD 36,0 mm alésage lisse	G	36
10128013650 F48 Druckspannzange Ø 36.5 mm, quergerillt	Q	36.5
10128013700 FM 1148/F48/173E RD 37,0 mm	Q	37
10128103700 FM 1148/F48/173E RD 37,0 mm alésage lisse	G	37
10128013750 F48 Druckspannzange Ø 37.5 mm, quergerillt	Q	37.5
10128013800 FM 1148/F48/173E RD 38,0 mm	Q	38
10128103800 FM 1148/F48/173E RD 38,0 mm alésage lisse	G	38
10128013850 FM 1148/F48/173E RD 38,5 mm	Q	38.5
10128013900 FM 1148/F48/173E RD 39,0 mm	Q	39
10128103900 FM 1148/F48/173E RD 39,0 mm alésage lisse	G	39
10128013950 F48 Druckspannzange Ø 39.5 mm, quergerillt	Q	39.5
10128014000 FM 1148/F48/173E RD 40,0 mm	Q	40
10128104000 FM 1148/F48/173E RD 40,0 mm alésage lisse	G	40
10128014050 F48 Druckspannzange Ø 40.5 mm, quergerillt	Q	40.5
10128014100 FM 1148/F48/173E RD 41,0 mm	Q	41
10128104100 FM 1148/F48/173E RD 41,0 mm alésage lisse	G	41
10128014150 F48 Druckspannzange Ø 41.5 mm, quergerillt	Q	41.5
10128014200 FM 1148/F48/173E RD 42,0 mm	Q	42
10128104200 FM 1148/F48/173E RD 42,0 mm alésage lisse	G	42
