SK40 Version standard

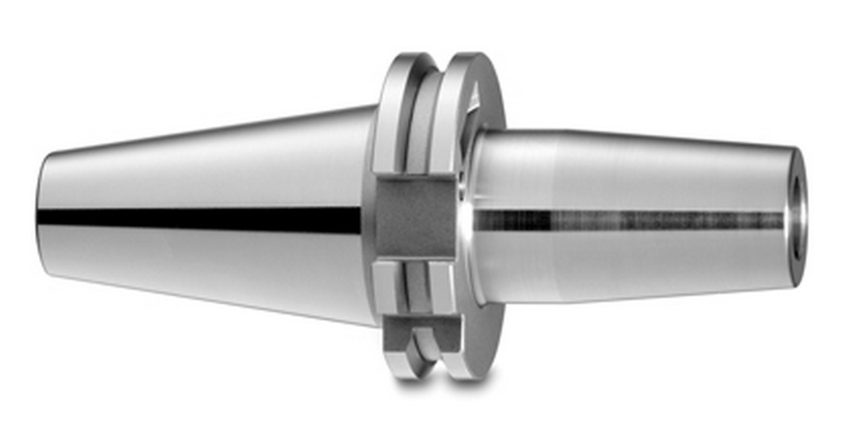

Porte-outils de frettage Thermogrip SK40, DIN 69871, forme AD/B, version standard

- Concentricité ≤3 µm
- Approprié jusqu'au 18000 rpm, idéal pour HPC/HSC
- Approprié pour l'arrosage par le centre jusqu'au 50 bar
- Prépositionnement de la queue cylindrique de l'outil de coupe au devant du porte-outil par un système patenté Bilz
- Pour des outils HSS et de métal dur, D1 < 6 mm seulement de métal dur
- Tolérances de queue d'outil Ø 3 et 4 = h4, Ø 5 = h5, Ø ≥6 = h6

Contenu de la livraison
- Vis de réglage de longueur inclus
- La tirette veuillez commander séparément

Pour toutes demandes nous restons à votre disposition. Prière de prendre contact.

Numéro d'article

CI.10.040

Vous avez des questions sur cet article?

Variantes

Description	A mm	Réception	d1 mm	d2 mm	d3 mm	Form	G	l1 mm	L3 mm	N mm
6726852 T0300/AD40;Spannfutter	80	SK40	3	15	20	AD	M6	20	61	5
6727758 T0300/ADB40;Spannfutter	80	SK40	3	15	20	AD+B	M6	20	61	5
6726537 T0400/AD40;Spannfutter	80	SK40	4	15	20	AD	M6	20	61	5
6727760 T0400/ADB40;Spannfutter	80	SK40	4	15	20	AD+B	M6	20	61	5
6726538 T0500/AD40;Spannfutter	80	SK40	5	15	20	AD	M6	25	61	5
6727759 T0500/ADB40;Spannfutter	80	SK40	5	15	20	AD+B	M6	25	61	5
6726193 T0600/AD40;Spannfutter	80	SK40	6	21	27	AD	M5	36	61	10
6727671 T0600/ADB40;Spannfutter	80	SK40	6	21	27	AD+B	M5	36	61	10
6726832 T0600-120/AD40;Spannfutter	120	SK40	6	21	27	AD	M5	36	101	10
6726829 T0600-160/AD40;Spannfutter	160	SK40	6	21	32	AD	M5	36	141	10
6726194 T0800/AD40;Spannfutter	80	SK40	8	21	27	AD	M6	36	61	10
6727677 T0800/ADB40;Spannfutter	80	SK40	8	21	27	AD+B	M6	36	61	10
9073978 T0800-120/AD40;Spannfutter	120	SK40	8	21	27	AD	M6	36	101	10
9074611 T0800-160/AD40;Spannfutter	160	SK40	8	21	32	AD	M6	36	141	10
6726195 T1000/AD40;Spannfutter	80	SK40	10	24	32	AD	M8X1	42	61	10
6727683 T1000/ADB40;Spannfutter	80	SK40	10	24	32	AD+B	M8X1	42	61	10
9074612 T1000-120/AD40;Spannfutter	120	SK40	10	24	32	AD	M8X1	42	101	10
6726830 T1000-160/AD40;Spannfutter	160	SK40	10	24	34	AD	M8X1	42	141	10
6726196 T1200/AD40;Spannfutter	80	SK40	12	24	32	AD	M10X1	47	61	10
6727688 T1200/ADB40;Spannfutter	80	SK40	12	24	32	AD+B	M10X1	47	61	10
9074772 T1200-120/AD40;Spannfutter	120	SK40	12	24	32	AD	M10X1	47	101	10
6726831 T1200-160/AD40;Spannfutter	160	SK40	12	24	34	AD	M10X1	47	141	10
6726276 T1400/AD40;Spannfutter	80	SK40	14	27	34	AD	M10X1	47	61	10
6727696 T1400/ADB40;Spannfutter	80	SK40	14	27	34	AD+B	M10X1	47	61	10
9074773 T1400-120/AD40;Spannfutter	120	SK40	14	27	34	AD	M10X1	47	101	10
9074774 T1400-160/AD40;Spannfutter	160	SK40	14	27	42	AD	M10X1	47	141	10
6726197 T1600/AD40;Spannfutter	80	SK40	16	27	34	AD	M12X1	50	61	10
6727702 T1600/ADB40;Spannfutter	80	SK40	16	27	34	AD+B	M12X1	50	61	10
9074775 T1600-120/AD40;Spannfutter	120	SK40	16	27	34	AD	M12X1	50	101	10
9074776 T1600-160/AD40;Spannfutter	160	SK40	16	27	42	AD	M12X1	50	141	10
6726277 T1800/AD40;Spannfutter	80	SK40	18	33	42	AD	M12X1	50	61	10
6727044 T1800-120/AD40;Spannfutter	120	SK40	18	33	42	AD	M12X1	50	101	10
9074777 T1800-160/AD40;Spannfutter	160	SK40	18	33	50	AD	M12X1	50	141	10
6726198 T2000/AD40;Spannfutter	80	SK40	20	33	42	AD	M16X1	52	61	10
6727711 T2000/ADB40;Spannfutter	80	SK40	20	33	42	AD+B	M16X1	52	61	10
9074779 T2000-160/AD40;Spannfutter	160	SK40	20	33	50	AD	M16X1	52	141	10
6726199 T2500/AD40;Spannfutter	100	SK40	25	44	50	AD	M16X1	58	81	10
6727717 T2500/ADB40;Spannfutter	100	SK40	25	44	50	AD+B	M16X1	58	81	10
6726278 T3200/AD40;Spannfutter	100	SK40	32	44	50	AD	M16X1	62	81	10
