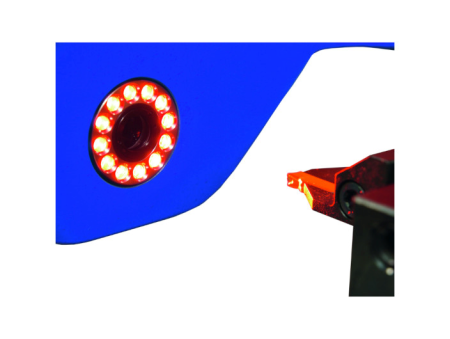

ATORN Autofokus für ImageController3

Hinweis

Muss gleich bei der Bestellung berücksichtigt werden, da ein späterer Einbau nicht mehr möglich ist.

Lieferung

1 Stück Autofokus Software

ATORN Datenausgabe DNC

Ausführung

  • Werkzeuglisten werden von einem übergeordneten System
    (z.B. CAD/CAM, ERB, Toolmanagment) in ein Übergabeverzeichnis
    im ATORN XML Format gespeichert
  • Die Werkzeuglisten werden temporär in die ImageController 2
    Software importiert und angezeigt
  • Werkzeuge werden gemessen und anschließend zurück gesendet,
    oder steuerungs-gerecht zur Werkzeugmaschine gesendet
  • Temporärer Datenimport bei Einrichteblattmessen aus externen
    Datenquellen im ATORN Solldatenformat XML
  • Andere Importformate können gegen Aufpreis importiert werden
  • Voraussetzungen:
  • ImageController 2 Bildverarbeitung aktuelle Generation ab Version 1.17.1
  • Softwarelizenz Dateneingabe/Datenausgabe Artikelnummer: EZ8801712;
    Möglichkeit des Datenexport am Kundenseitigen System
    (CAD/CAM, ERB, Toolmanagment); Netzwerkanbindung mit Schreib- und
    Leserechten im Übergabeverzeichnis

Hinweis

Technische Klärung vor Auftragsvergabe erforderlich!

Lieferung

1x Softwareoption + Dienstleistung

ATORN Datenausgabepaket für ImageController 2/3

Hinweis

Kann bei gewissen Geräten auch nachträglich verbaut werden.

Lieferung

1 Stück Datenausgabepacket Software

ATORN Drehmittenmesseinrichtung für IC 1/2/3

Hinweis

Muss gleich bei der Bestellung berücksichtigt werden, da ein späterer Einbau nicht mehr möglich ist.

Lieferung

1 Stück Drehmittenmesseinrichtung

ATORN Einrichtblätter Software

Hinweis

Muss gleich bei der Bestellung berücksichtigt werden, da ein späterer Einbau nicht mehr möglich ist.

Lieferung

1x Softwareoption

ATORN Grafikverwaltung

Ausführung

  • Sichere Bedienung und schnelle Werkzeugauswahl
  • Gängige Grafikformate wie beispielsweise jpg, bmp,
    dxf und dwg können geladen werden
  • Tool-Management: Werkzeugverwaltung für Komplettwerkzeuge
    inklusive Messablauf, Soll-Werte, Toleranzen und mehreren Bildinformationen

Hinweis

Muss gleich bei der Bestellung berücksichtigt werden, da ein späterer Einbau nicht mehr möglich ist.

Lieferung

1x Softwareoption

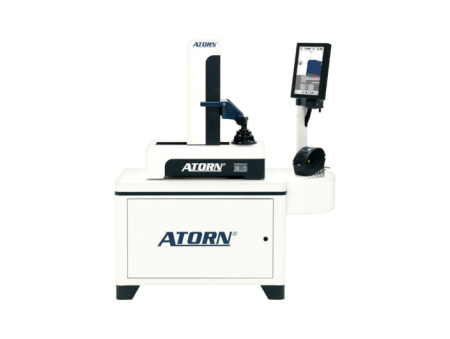

ATORN ImageController1 Voreinstellgerät 350 mm

Ausführung

  • Hochgenauigkeitsspindel SK 50 mit integrierter Eichkante, 4 x 90° Indexierung und 360° Spindelbremse
  • Untertisch in stabilem Industriedesign
  • Speicher für 99 Adapter und bis zu 3.000 Werkzeuge
  • Automatische Nullpunktüberwachung
  • Einfache Bedienung am 13,3" vertikal Touch-Screen-Monitor
  • Automatische Schneidenerkenung und Nullpunktüberwachung
  • USB 2.0 Schnittstelle, Datenausgabe über USB. Ausgabe von Thermo-Etiketten
  • Kompassnadel – einfache Positionierung der Kamera zur Vermessung von Sollwerten am Werkzeug
  • Dynamisches Fadenkreuz für automatisches Messen
  • Kraftbetätigte Werkzeugspannung (optinal).

Vorteil

  • Schnelles μm-genaues Vermessen und Einstellen von Werkzeugen
  • 20-fache Vergrößerung der Schneide im Auflicht zur Qualitätskontrolle
  • EZnavigator Kompassnadel – einfache Positionierung der Kamera zur Vermessung von Sollwerten am Werkzeug
  • Vergrößerung der Schneide im Auflicht zur Qualitätskontrolle 12-fach
  • USB 2.0 Schnittstelle, Datenausgabe über USB

Hinweis

Preis: ohne Transport, Verpackung, Schulung und Inbetriebnahmen.
