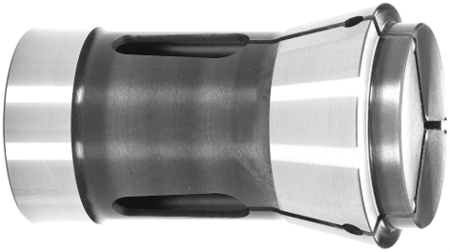

F48/173E (1-42 mm)

F48/173E/FM1148 Druckspannzangen rund, DIN 6343

Rundlaufgenauigkeit DIN Klasse 2
≤1 mm 15 µm, >1-10 mm 20 µm, >10-30 mm 30 µm, >30 mm 40 µm

Einsatz
Zur Werkstückspannung (Stangen- oder Futterarbeiten) in konventionellen einspindligen Drehmaschinen und CNC-Drehmaschinen direkt in der Spindel oder im Spannzangenfutter

Bohrungsausführung
G = mit glatter Bohrung
Q = mit Querrillen

Spannüberbrückung
h9, d.h. nur das Nennmass kann gespannt werden

Abmessungen
F=48 mm, K=60 mm, L=94 mm, α=15°

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

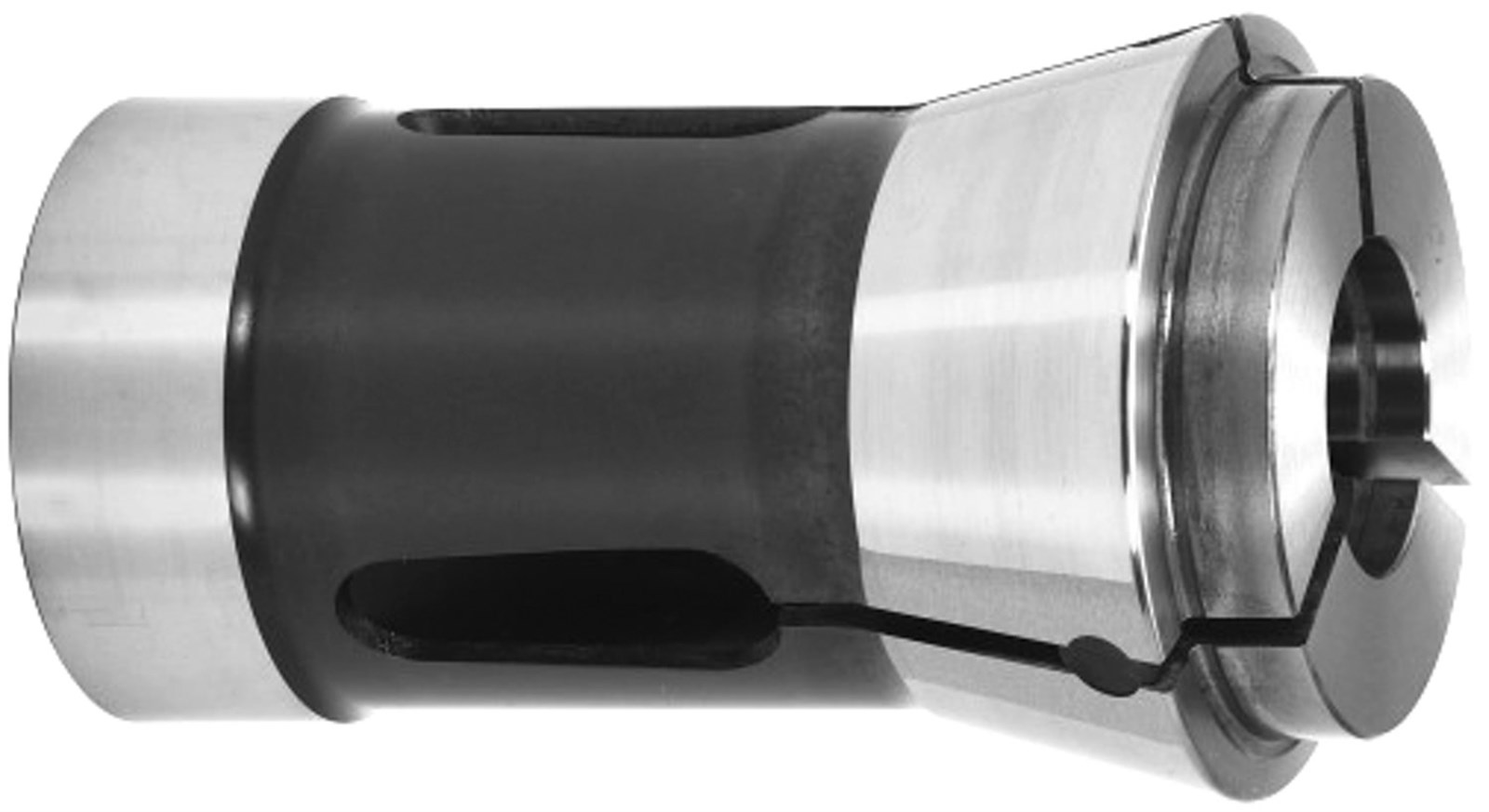

F66/185E (4-60 mm)

F66/185E/FM1149 Druckspannzangen rund, DIN 6343

Rundlaufgenauigkeit DIN Klasse 2
≤1 mm 15 µm, >1-10 mm 20 µm, >10-30 mm 30 µm, >30 mm 40 µm

Einsatz
Zur Werkstückspannung (Stangen- oder Futterarbeiten) in konventionellen einspindligen Drehmaschinen und CNC-Drehmaschinen direkt in der Spindel oder im Spannzangenfutter

Bohrungsausführung
G = mit glatter Bohrung
Q = mit Querrillen

Spannüberbrückung
h9, d.h. nur das Nennmass kann gespannt werden

Abmessungen
F=66 mm, K=84 mm, L=110 mm, α=15°

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.


F48/173E (6-30 mm)

F48/173E/FM1148 Druckspannzangen vierkant, DIN 6343

Rundlaufgenauigkeit DIN Klasse 2
≤1 mm 15 µm, >1-10 mm 20 µm, >10-30 mm 30 µm, >30 mm 40 µm

Einsatz
Zur Werkstückspannung (Stangen- oder Futterarbeiten) in konventionellen einspindligen Drehmaschinen und CNC-Drehmaschinen direkt in der Spindel oder im Spannzangenfutter

Bohrungsausführung
G = mit glatter Bohrung
Q = mit Querrillen

Spannüberbrückung
h9, d.h. nur das Nennmass kann gespannt werden

Abmessungen
F=48 mm, K=60 mm, L=94 mm, α=15°

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

F66/185E (7-10 mm)

F66/185E/FM1149 Druckspannzangen vierkant, DIN 6343

Rundlaufgenauigkeit DIN Klasse 2
≤1 mm 15 µm, >1-10 mm 20 µm, >10-30 mm 30 µm, >30 mm 40 µm

Einsatz
Zur Werkstückspannung (Stangen- oder Futterarbeiten) in konventionellen einspindligen Drehmaschinen und CNC-Drehmaschinen direkt in der Spindel oder im Spannzangenfutter

Bohrungsausführung
G = mit glatter Bohrung
Q = mit Querrillen

Spannüberbrückung
h9, d.h. nur das Nennmass kann gespannt werden

Abmessungen
F=66 mm, K=84 mm, L=110 mm, α=15°

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.


F48/173E (6-36 mm)

F48/173E/FM1148 Druckspannzangen sechskant, DIN 6343

Rundlaufgenauigkeit DIN Klasse 2
≤1 mm 15 µm, >1-10 mm 20 µm, >10-30 mm 30 µm, >30 mm 40 µm

Einsatz
Zur Werkstückspannung (Stangen- oder Futterarbeiten) in konventionellen einspindligen Drehmaschinen und CNC-Drehmaschinen direkt in der Spindel oder im Spannzangenfutter

Bohrungsausführung
G = mit glatter Bohrung
Q = mit Querrillen

Spannüberbrückung
h9, d.h. nur das Nennmass kann gespannt werden

Abmessungen
F=48 mm, K=60 mm, L=94 mm, α=15°

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

F66/185E (8-50 mm)

F66/185E/FM1149 Druckspannzangen sechskant, DIN 6343

Rundlaufgenauigkeit DIN Klasse 2
≤1 mm 15 µm, >1-10 mm 20 µm, >10-30 mm 30 µm, >30 mm 40 µm

Einsatz
Zur Werkstückspannung (Stangen- oder Futterarbeiten) in konventionellen einspindligen Drehmaschinen und CNC-Drehmaschinen direkt in der Spindel oder im Spannzangenfutter

Bohrungsausführung
G = mit glatter Bohrung
Q = mit Querrillen

Spannüberbrückung
h9, d.h. nur das Nennmass kann gespannt werden

Abmessungen
F=66 mm, K=84 mm, L=110 mm, α=15°

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

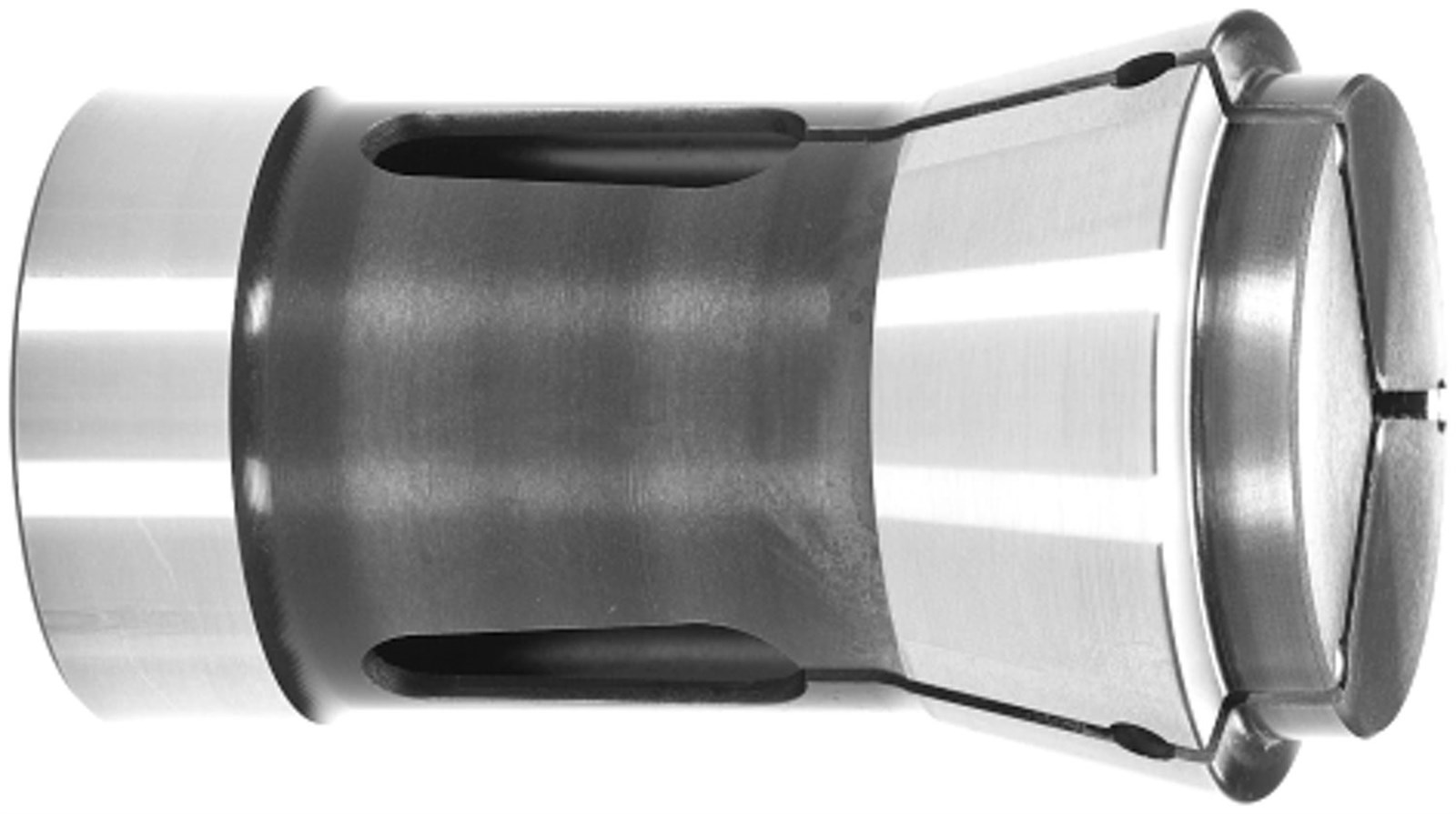

Notfall-Druckspannzangen

Notfall-Druckspannzangen vorgebohrt, DIN 6343

- Vergütet auf ca. 45 HRC
- Geschliffen und vorgebohrt mit glatter Bohrung
- Keine bzw. minimale Axialbewegung der Spannzangen beim Spannen

Einsatz
Zur Werkstückspannung (Stangen- oder Futterarbeiten) in konventionellen einspindligen Drehmaschinen und CNC-Drehmaschinen direkt in der Spindel oder im Spannzangenfutter. Notfall-Druckspannzangen sind nicht für die Serienproduktion vorgesehen.

Spannüberbrückung
h9, d.h. nur das Nennmass kann gespannt werden.

Bedienungsanweisung
Mittels dreier, stirnseitig einlegbarer Passstifte, können die Notfall-Druckspannzangen im Spannfutter gespannt und auf der Maschine auf den gewünschten Bohrungs-Ø oder eine Stufenbohrung nachgearbeitet werden.


Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

Katalog Schrumpfgeräte Bilz ThermoGrip

Katalog BILZ ThermoGrip® Schrumpfgeräte

Inhalt
- Schrumpfgeräte ISG1000, ISG2400, ISG2401, ISG3400, ISG3410, ISG4410, MS502
- Flüssigkeitskühler FKS3400
- Kühlstation ISGK2002
- Luftkühler MS502KS
- Werkzeugträger
- Ausstosseinrichtung für abgebrochene Werkzeuge T3-WSG
- Werkzeugaufnahmen WWK, luftgekühlte Werkzeugaufnahmen
- Wechselscheiben/Ferritscheiben/Sinterscheiben
- Kühladapter T3-K
- Induktionsspulen
- Messadapter für Längenvoreinstellung, Längeneinstellhülsen

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.



Baureihe ECONOMIE - ohne Kühlung

Bilz ThermoGrip® Induktiv-Schrumpfgerät ISG 1000 Baureihe ECONOMIE

Das preiswerte kompakte Einsteigerschrumpfgerät
- Einfachstes Handling mit nur einer Taste
- Halten der Taste: das ISG 1000 schrumpft
- Loslassen der Taste: der Schrumpfprozess endet
- Klein, leicht, leistungsstark
- Wechselscheiben mit bewährtem Schnellwechselsystem

Technische Daten
- Max. Werkzeuglänge: 290 mm bei HSK-A63
- Kühlart: keine Kühlung (Luftkühler ISGKL 1000 kann direkt angebaut werden)
- Max. Maschinenschnittstelle: HSK-A100, resp. SK50
- Stromversorgung: 400 V / 16 A / 50 Hz

Benötigtes Zubehör
- Werkzeugaufnahmen T3-W...

Lieferumfang
- Schrumpfgerät inkl. Spule für Ø 3-16 mm
- Einteilige Wechselscheibe für Ø 6-16 mm
- Schutzhandschuhe

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.
