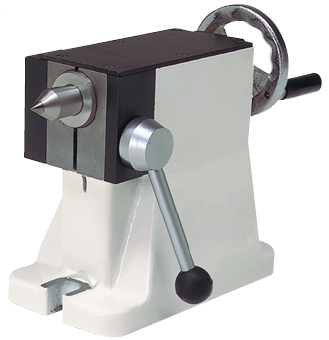

Reitstöcke, Gegenlager, Spannbrücken, Drehdurchführungen, Rundtisch-Spannfutter, Handspannfutter

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

Link deutsch
Link anglais

F48/173E (6-36 mm)

F48/173E/FM1148 Druckspannzangen sechskant, DIN 6343

Rundlaufgenauigkeit DIN Klasse 2
≤1 mm 15 µm, >1-10 mm 20 µm, >10-30 mm 30 µm, >30 mm 40 µm

Einsatz
Zur Werkstückspannung (Stangen- oder Futterarbeiten) in konventionellen einspindligen Drehmaschinen und CNC-Drehmaschinen direkt in der Spindel oder im Spannzangenfutter

Bohrungsausführung
G = mit glatter Bohrung
Q = mit Querrillen

Spannüberbrückung
h9, d.h. nur das Nennmass kann gespannt werden

Abmessungen
F=48 mm, K=60 mm, L=94 mm, α=15°

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

F66/185E (8-50 mm)

F66/185E/FM1149 Druckspannzangen sechskant, DIN 6343

Rundlaufgenauigkeit DIN Klasse 2
≤1 mm 15 µm, >1-10 mm 20 µm, >10-30 mm 30 µm, >30 mm 40 µm

Einsatz
Zur Werkstückspannung (Stangen- oder Futterarbeiten) in konventionellen einspindligen Drehmaschinen und CNC-Drehmaschinen direkt in der Spindel oder im Spannzangenfutter

Bohrungsausführung
G = mit glatter Bohrung
Q = mit Querrillen

Spannüberbrückung
h9, d.h. nur das Nennmass kann gespannt werden

Abmessungen
F=66 mm, K=84 mm, L=110 mm, α=15°
