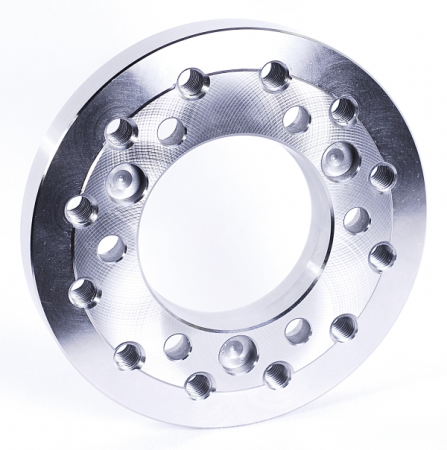

Futterflansche

Futterflansche zu Kitagawa Kraftspannfutter

Für Kurzkegel-Spindelnasen ASA B5.9 Typ A (austauschbar DIN 55026).
- Artikelnummern CBB passen zu 2- und 3-Backenfutter, CB nur zu 3-Backenfutter und CBT nur zu 2-Backenfutter.
- Artikelnummern ..10.. passen auch zu 12"-Futter (Ø 304/315 mm)

Abmessungen (mm)
A2-4: C=63.513, D=61.1, G=82.55
A2-5: C=82.557, D=79.7, G=104.78
A2-6: C=106.377, D=103, G=133.35
A2-8: C=139.722, D=136, G=171.45
A2-11: C=196.87, D=192.1, G=235
A2-15: C=285.75, D=252, G=330.2

Weitere Flansche auf Anfrage

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

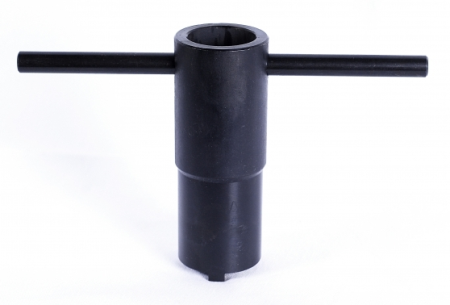

Futterschlüssel

Futterschlüssel zu Kitagawa Kraftspannfutter


Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

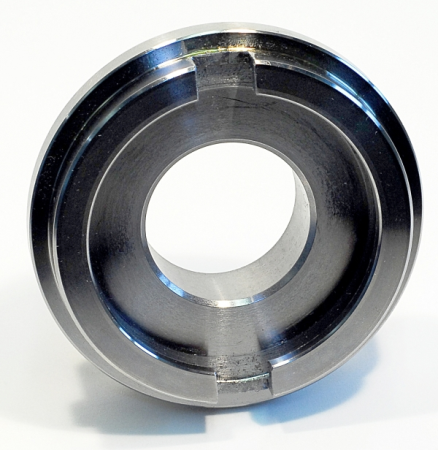

Zugrohrbüchsen

Zugrohrbüchsen-Rohlinge zu Kitagawa Kraftspannfutter

Für das Anfertigen von Zugrohrbüchsen mit Gewinde benötigen wir die Massangaben gemäss "Datenblatt für Anfertigung".

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

Datenblatt für Anfertigung

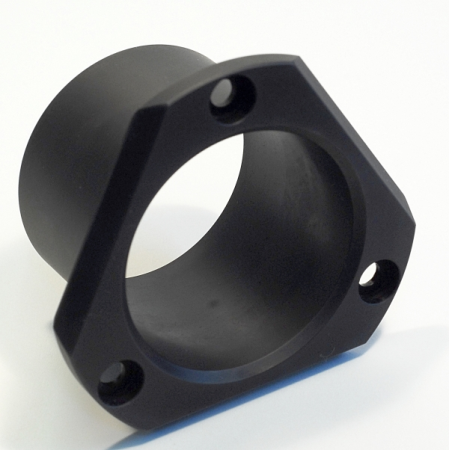

Verschlussdeckel

Spänedeckel/Abdeckhülsen zu Kitagawa Kraftspannfutter

Der Verschlussdeckel ist erforderlich, um das Eindringen von Kühlmittel, Öl, Spänen und Schmutz
in den internen Mechanismus Ihres Spannfutters zu verringern.

Brünniert um Rost zu vermeiden, und mit drei Halteschrauben geliefert.
Der Verschlussdeckel stellt außerdem sicher, dass das Fett des Spannfutters besser im
Spannfuttermechanismus verbleibt. Hierdurch hält Ihr Spannfutter länger,
mit einer besseren Wiederholbarkeit und einer höheren Spannkraft arbeitet.

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

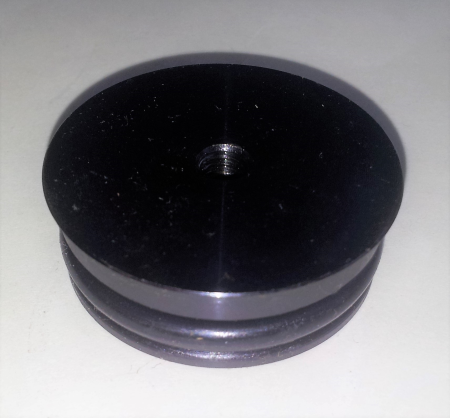

Schutzdeckel

Schutzdeckel zu Kitagawa Kraftspannfutter


Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

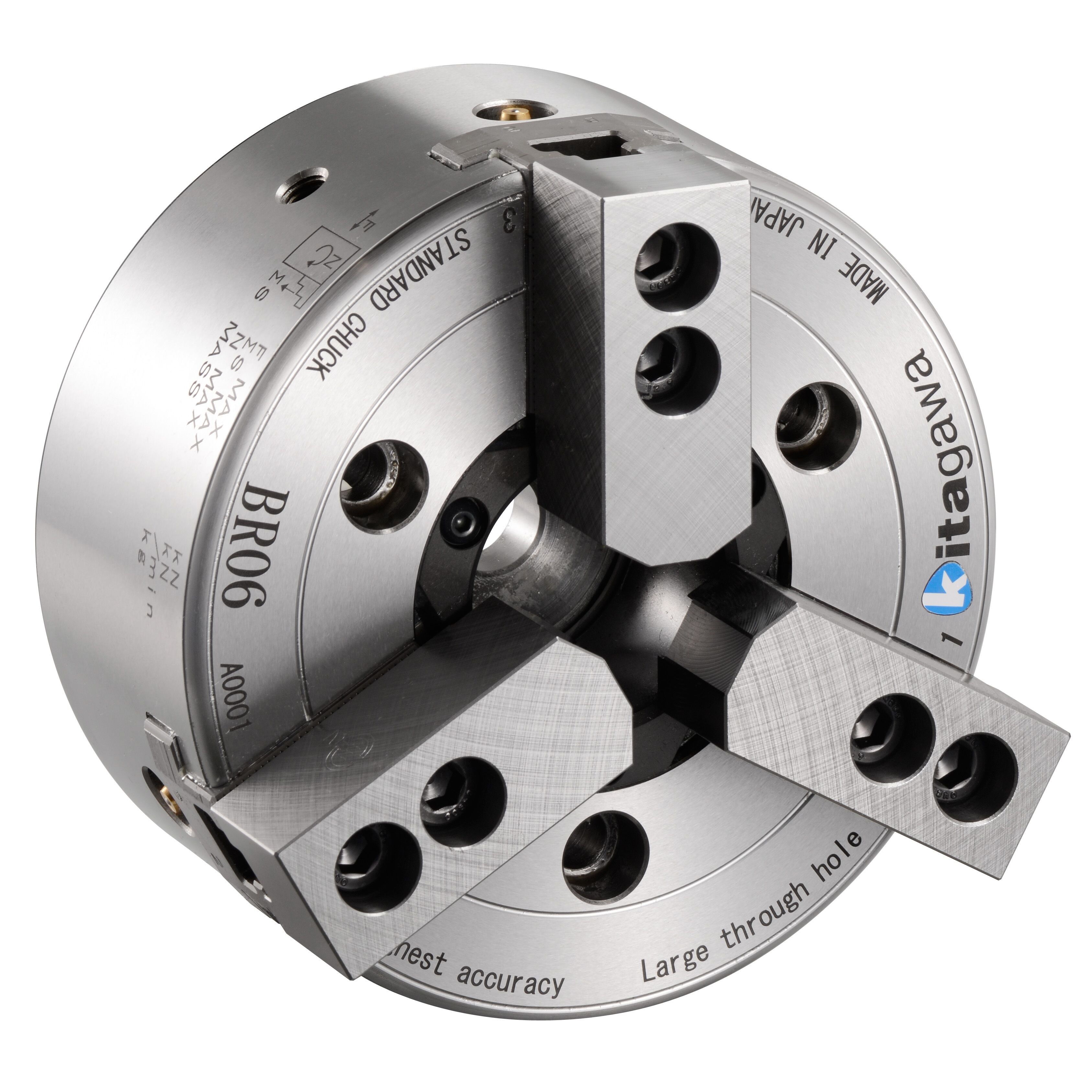

3-Backen Kraftspannfutter

Kitagawa hochpräzises Kraftspannfutter
mit vergrössertem Durchlass

Höchste Genauigkeit von 0.01 mm oder weniger beim Spannen einer Teststange
mit ausgedrehten Backen. Geeignet für die Werkstückübergabe an die Gegenspindel.
Geringe Zentrifugalkraft bei hohen Geschwindigkeiten.

Mit den patentierten, optional erhältlichen Spezial T-Nutensteinen
sind Wiederholgenauigkeiten von 0.01 mm oder weniger erreichbar.
Selbst nach einem Wechsel der Aufsatzbacken.

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.
