Catalogue BILZ ThermoGrip® Appareils de frettage

Catalogue BILZ ThermoGrip® Appareils de frettage

Edition 10.14

Contenue
- Appareils de frettage ISG1000, ISG2400, ISG2401, ISG3400, ISG3410, ISG4410, MS502
- Poste de refroidissement FKS3400
- Station de refroidissement ISGK2002
- Ventilateur pour le refroidissement à l'air MS502KS
- Posages pour porte-outils
- Unité d'éjection pour des outils cassés T3-WSG

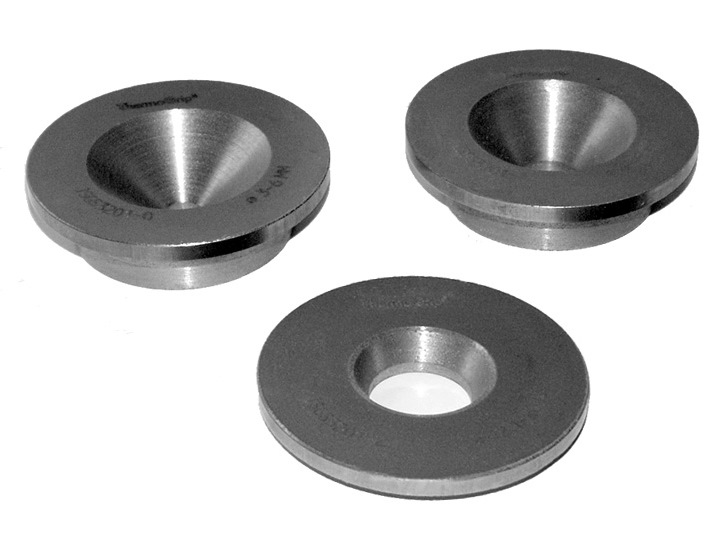

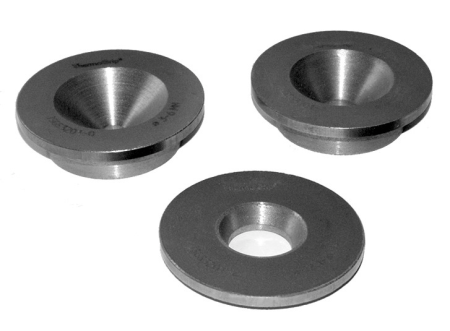

- Disques en ferrite

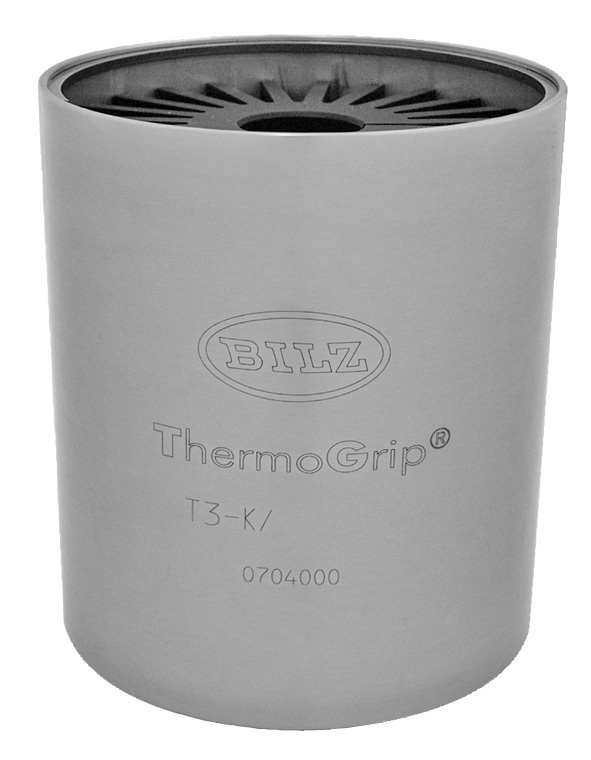

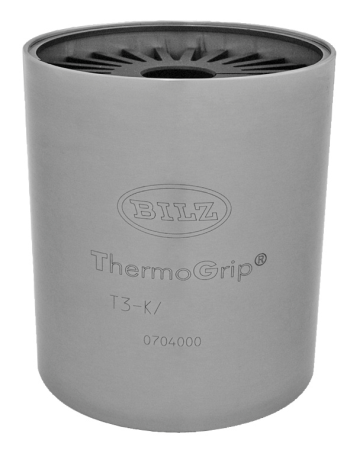

- Adaptateurs de refroidissement T3-K
- Bobines à induction

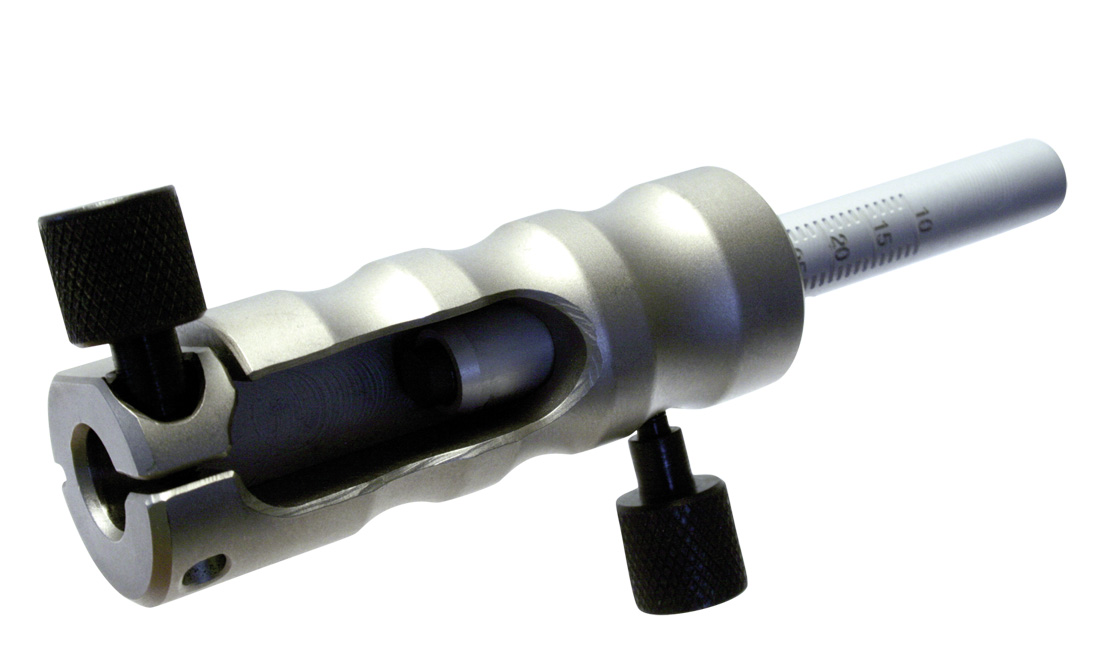

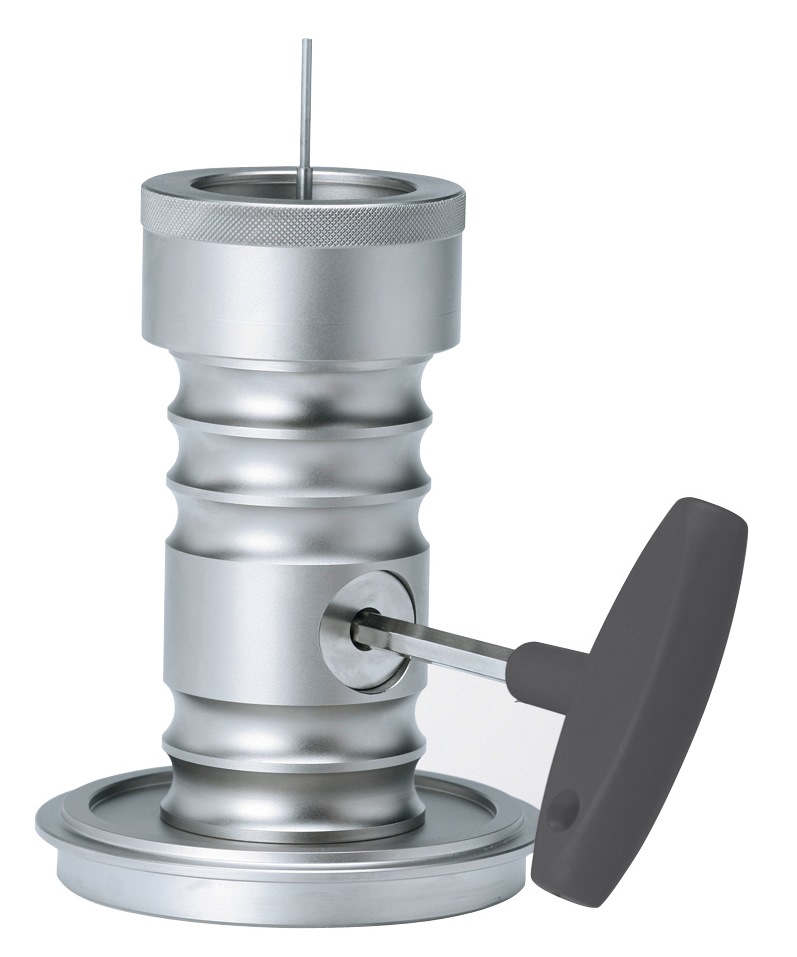

- Etalons pour le préréglage de la profondeur de l'outil de coupe

Pour toutes demandes nous restons à votre disposition. Prière de prendre contact.

Download

Série ECONOMIE - sans refroidissement

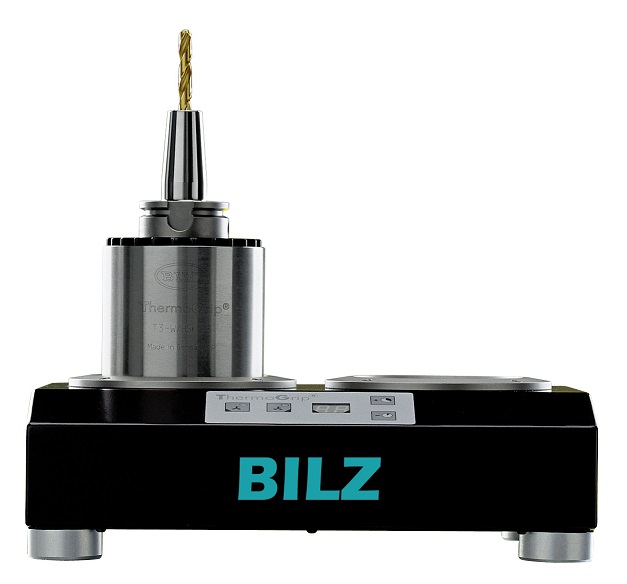

Appareil à induction Bilz ThermoGrip® ISG 1000 série ECONOMIE

La station de frettage ISG 1000 représente l'entrée à bon prix
- Handling simplifié grâce à une touche de commande
- Appuyer et maintenir la touche: le processus de frettage commence
- Relâcher la touche: le processus de frettage arrête
- Simple, léger, puissant
- Disques interchangeables avec le système de changement rapide éprouvé

Données techniques
- Longueur d'outil maximale: 290 mm au HSK-A63
- Manière de refroidissement: pas de refroidissement (le refroidisseur à l'air ISGKL 1000 peut être ajouté)
- Porte-outils max.: HSK-A100, résp. SK50
- Courant: 400 V / 16 A / 50 Hz

Accessoires nécessaires
- Posages pour porte-outils T3-W...

Contenue de livraison
- Appareil avec bobine inductive pour Ø 3-16 mm
- Disque pour Ø 6-16 mm
- Gants de protection

Pour toutes demandes nous restons à votre disposition. Prière de prendre contact.

Série STARTER - Refroidissement à l'air

Appareils à induction Bilz ThermoGrip® série STARTER

Appareils manuels à refroidissement à l'air, temps de refroidissement: ca. 300 secondes
La série STARTER représente l'entrée à bon prix dans les modèles ISG.En option, le refroidisseur d'eau FKS 3400 permet également d'assurer un refroidissement rapide.

Données techniques
- Longueur d'outil maximale: 450 mm au HSK-A63
- Longueur de refroidissement maximale: 200 mm au HSK-A63
- Manière de refroidissement: Refroidissement à l'air avec adaptateurs de refroidissement
- Porte-outils max.: HSK-A100, résp. SK50
- Courant: 400 V / 16 A / 50 Hz

Accessoires nécessaires
- Posages pour porte-outils T3-W...
- Adaptateurs de refroidissement T3-K...
- La bobine "Invers" pour l'appareil avec le système de bobine interchangeable (Wechselsystem) est à commander séparément

Contenue de livraison
- Appareil avec bobine inductive (Ø 3-20, resp. Ø 3-32)
- Disques interchangeables
- Gants de protection

Pour toutes demandes nous restons à votre disposition. Prière de prendre contact.

Série ALLROUNDER - Refroidissement à émulsion

Appareils à induction Bilz ThermoGrip® série ALLROUNDER

Appareils manuels à refroidissement à émulsion et séchage, temps de refroidissement: 30 secondes
La série ALLROUNDER représente l'entrée au frettage avec refroidissement à émulsion integré. Frettage et séchage sont opérés dans une position sans mouvement du porte-outil.

Données techniques
- Longueur d'outil maximale: 500 mm au HSK-A63
- Longueur de refroidissement maximale: 160 mm au HSK-A63
- Manière de refroidissement: Refroidissement à émulsion
- Réservoir de liquide: 28 l
- Porte-outils max.: HSK-A100, résp. SK50
- Courant: 400 V / 16 A / 50 Hz

Accessoires nécessaires
- Posages pour porte-outils T3-WWK...
- La bobine "Invers" pour l'appareil avec le système de bobine interchangeable (Wechselsystem) est à commander séparément

Contenue de livraison
- Appareil avec bobine inductive (Ø 3-20, resp. Ø 3-32)
- Disques interchangeables
- Gants de protection
- 1 litre émulsion de refroidissement

Pour toutes demandes nous restons à votre disposition. Prière de prendre contact.

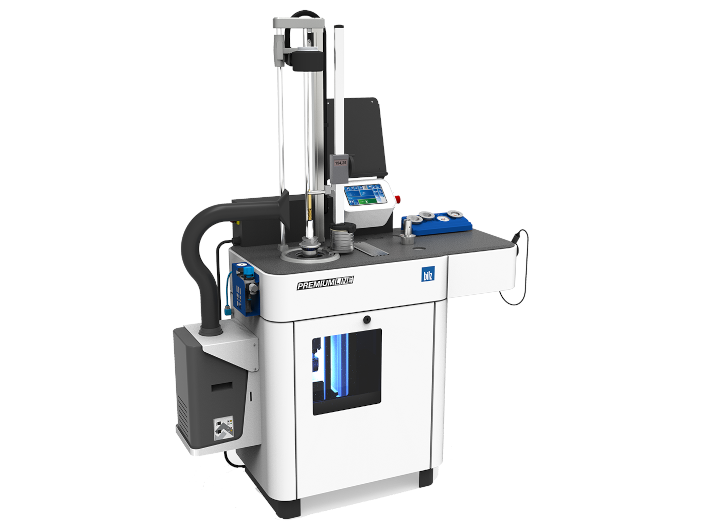

Série PROFESSIONAL - Refroidissement à émulsion

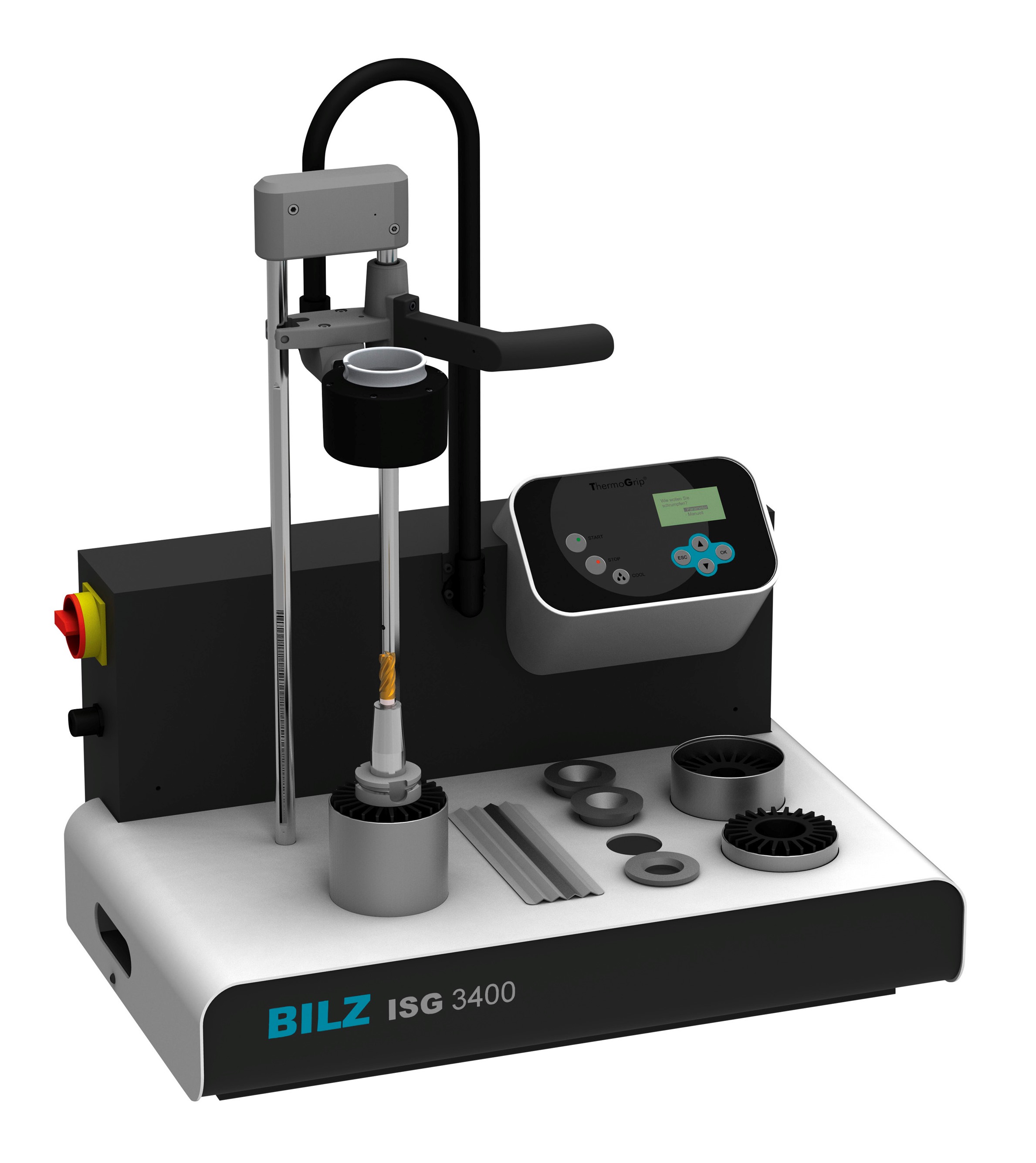

Appareils à induction Bilz ThermoGrip® série PROFESSIONAL

Appareils automatiques à refroidissement à émulsion et séchage, temps de refroidissement/séchage: 30 secondes
Par le processus automatisé le porte-outil chauffé est abaissé après achèvement du processus de frettage dans la position de refroidissement. Après déroulement du temps de refroidissement par liquide le porte-outil est soufflé sèche lors du positionnement vers le haut. Le contact avec des porte-outils chauffés est supprimé, et le danger d'une brûlure possible est évité.

Données techniques
- Longueur d'outil maximale: 400 mm au HSK-A63 (380 mm avec ISG 3400 WK-WS)
- Longueur de refroidissement maximale: 200 mm au HSK-A63 (400 mm avec ISG 3400 WK-WS)
- Manière de refroidissement: Refroidissement à émulsion et séchage
- Réservoir de liquide: 40 l
- Porte-outils max.: HSK-A100, résp. SK50
- Courant: 400 V / 16 A / 50 Hz
- Alimentation d'air comprimé: 4 bar

Accessoires nécessaires
- Posages pour porte-outils T3-WWK...
- La bobine jusqu' au Ø 50 mm pour l'appareil avec le système de bobine interchangeable (Wechselsystem) est à commander séparément

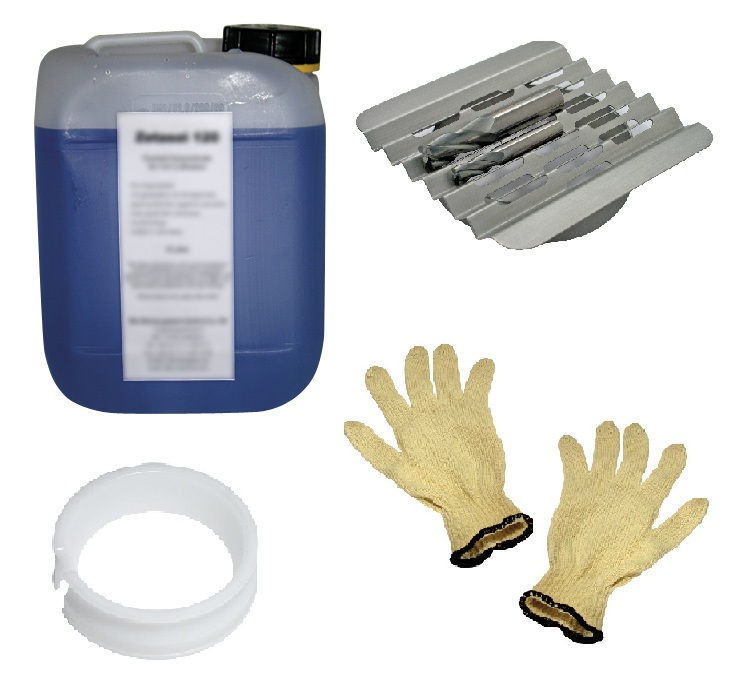

Contenue de livraison
- Appareil avec bobine inductive (Ø 3-20, resp. Ø 3-32)
- Disques interchangeables
- Gants de protection
- 1 litre émulsion de refroidissement

Pour toutes demandes nous restons à votre disposition. Prière de prendre contact.

Refroidissement à l'air pour ISG 1000

Refroidissement à l'air pour appareil de frettage Bilz ThermoGrip® ISG 1000

Données techniques
- Courant: 230 V / 16 A

Accessoires nécessaires
- Posages pour porte-outils T3-W...
- Adaptateurs de refroidissement T3-K...

Pour toutes demandes nous restons à votre disposition. Prière de prendre contact.

Station de refroidissement à l'air

Refroidissement à l'air à 2 stations pour appareil de frettage Bilz ThermoGrip®

Données techniques
- Courant: 230 V / 16 A

Accessoires nécessaires
- Posages pour porte-outils T3-W...
- Adaptateurs de refroidissement T3-K...

Pour toutes demandes nous restons à votre disposition. Prière de prendre contact.

Station de refroidissement à liquide

Le refroidisseur de liquide FKS 3400est une unité d'extension séparée pour le refroidissement indépendantdu contour des mandrins rétractables chauffés.

Données techniques
- Courant: 230 V / 16 A

- Temps de refroidissement: 20 s
- Réservoir de liquide de refroidissement: 15 l
- Longueur de refroidissement max.: 350 mm pour HSK-A63
- Dimensions (lxlxh): 424 x 516 x 700 mm

Accessoires nécessaires
- Posages pour porte-outils FKS03-...

Pour toutes demandes nous restons à votre disposition. Prière de prendre contact.

Posage pour porte-outils refroidissement à air

Posage pour porte-outils Bilz ThermoGrip® refroidissement à air

Pour le support et le positionnement correct des porte-outils sur l'appareil de frettage.

Approprié pour les appareils de frettage à refroidissement d'air suivants
ISG1000, ISG2000, ISG2200, ISG2400TLK, ISG3000, ISG3100, ISG3200, ISG3400TLK.

Pour toutes demandes nous restons à votre disposition. Prière de prendre contact.
